Phiên bản mới ETABS 2016 - hãng CSI được trình làng ngày 24 tháng 8 năm 2016 với nhiều tính năng hoàn toàn mới và nâng cấp một số tính năng hữu ích cho dân thiết kế.
>> Xem thêm: Ưu thế vượt trội của sàn bê tông kết cấu ứng lực trước.
* Lập biểu đồ mô men và lực cắt của strip: Mô men xoắn, lực cắt, mô men uốn của dải thiết kế có thể được xem trực tiếp trên màn hình và lập thành bảng tính.
* Mô hình hóa sàn căng cáp ứng lực trước: Mô hình hóa cáp ứng lực, trước và khi thiết kế sàn bê tông ứng lực trước.
all
Mô hình hóa sàn căng cáp kết cấu ứng lực trước
* Thiết kế sàn dựa theo Strip: Mô hình hóa strip khi thiết kế sàn bê tông cốt thép. Strip hiểu sơ bộ có nghĩa là những dãy sàn. Sàn sẽ được chia thành những dãy trên gối, dãy nhịp để tính toán. Etabs 2016 hỗ trợ tiêu chuẩn Anh, Mỹ, Châu Âu, Canada và một số tiêu chuẩn khác.
* Kiểm tra các vị trí ép thủng sàn: Etabs 2016 cho phép kiểm tra lực ép thủng sàn ở các vị trí cột hoặc vị trí tải trọng tùy thuộc vào người dùng. Từ đó, người dùng có thể kiểm soát được các phần yếu của sàn để có biện pháp kết cấu tăng cường, điều chỉnh các tham số thiết kế phù hợp.
>> Xem thêm: Vị trí thủng sàn khi thiết kế sàn phẳng, nhịp 8 - 9m.
Kiểm tra vị trí chọc thủng sàn
* Tạo thuyết minh: Trên cơ sở kết quả phân tích và thiết kế, Etabs 2016 cho phép kết xuất các hình ảnh thuyết minh trong qua trình thiết kế
Tạo thuyết minh kết quả ứng lực trước.
II. Mô hình - Modeling:
* Bổ sung Insertion point cho sàn và vách: Insertion point sàn và vách (cho cấu kiện dạng tấm) đã xuất hiện tại Etabs 2016, một thuộc tính quan trọng để các kết cấu này làm việc theo đúng ý đồ thiết kế của người dùng.
Tạo điểm chèn cho sàn và vách.
* Tạo đất nền tương tác với nền móng công trình: Mô hình hóa đất nền để tạo sự tương tác giữa công trình và nền đất.
Thay vì phải sử dụng các phần mềm khác như Robot Structural Analysis hay StaddPro trước đây, Etabs 2016 đã có tính năng nhập liệu thông số đất nền, giúp các kỹ sư có thể tạo môi tường tương tác giữa công trình và nền đất tương ứng.
Tạo sự tương tác giữa công trình và nền đất.
III. Tự động tạo Tải trọng gió và động đất: Etabs 2016 sử dụng NBCC 2015 với chức năng tự động tạo tải trọng gió và động đất. Phần mềm tự tạo ra các tải trọng tương ứng với lựa chọn Auto của người dùng.
Tự động tạo tải trọng gió và động đất
*Phổ phản ứng tạo tự động theo NBCC 2015 và Nga
Tự động tạo Phổ phản ứng theo NBCC 2015 Nga
IV. Phân tích - Analysis:
Cải thiện bước phân tích các trường hợp tải phi tuyến theo time-history với chiến lược Event-to-Event trong Etabs 2016.
Phân tích các trường hợp tải phi tuyến theo time-history.
* Phân tích độ rung của sàn một cách tự động
Tự động phân tích độ rung của sàn thiết kế.

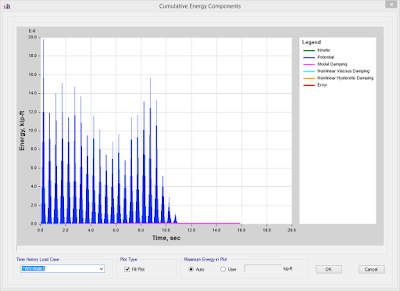

* Biểu đồ năng lượng tòa nhà được thể hiện dưới dạng các biểu đồ trực quan:
Biểu đồ năng lượng tòa nhà công trình
V. Thiết kế
Thiết kế thép và bê tông theo tiêu chuẩn Nga
VI. Kết quả đầu ra và hiển thị - Output and Display
Etabs 2016 cho phép tạo các hoạt ảnh về gia tốc, chuyển vị lệch tầng, lực cắt hay mômen lật
được hiển thị trên cùng một Plot cho các trường hợp tải phi tuyến tính
và Time-history .
>> Liên quan:
ETABS giải pháp phân tích & Thiết kế kết cấu ứng dụng cho các công trình cao tầng.
